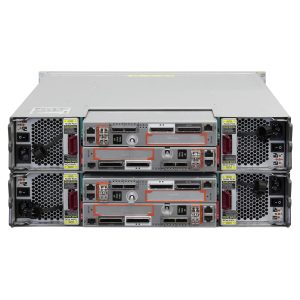

استوریج اچ پی HP 3PAR StoreServer 7400

معرفی کوتاه استوریج HP 3PAR StoreServ 7400

استوریج Hewlett Packard Enterprise مدل HP 3PAR StoreServ 7400 یک سیستم ذخیره‌سازی سازمانی قدرتمند و مقیاس‌پذیر است که برای دیتاسنترها، مجازی‌سازی و پردازش‌های سنگین طراحی شده است. این استوریج با پشتیبانی از معماری All-Flash و Hybrid، عملکرد بالا، تأخیر کم و پایداری سازمانی را برای محیط‌های حرفه‌ای فراهم می‌کند.

تماس بگیرید

خرید استوریج HP 3PAR StoreServ 7400

استوریج اچ پی HP 3PAR StoreServer 7400 یک سیستم ذخیره‌سازی سازمانی قدرتمند و مقیاس‌پذیر است که برای دیتاسنترها، مجازی‌سازی و پردازش حجم بالای داده طراحی شده است. این استوریج با تمرکز بر عملکرد بالا، پایداری سازمانی و مدیریت پیشرفته داده‌ها، گزینه‌ای مناسب برای کسب‌وکارهای متوسط تا بزرگ محسوب می‌شود.

خرید استوک  HP 3PAR StoreServ 7400

استوریج اچ پی HP 3PAR StoreServer 7400 از معماری Hybrid و All-Flash پشتیبانی می‌کند و قابلیت استفاده همزمان از SSD و HDD را دارد. این سیستم با کنترلرهای دوگانه (Dual Controller) طراحی شده و از رابط‌های پرسرعت Fibre Channel و iSCSI پشتیبانی می‌کند. همچنین فناوری‌هایی مانند Thin Provisioning، Deduplication و RAID پیشرفته در این استوریج به بهینه‌سازی فضای ذخیره‌سازی کمک می‌کنند.

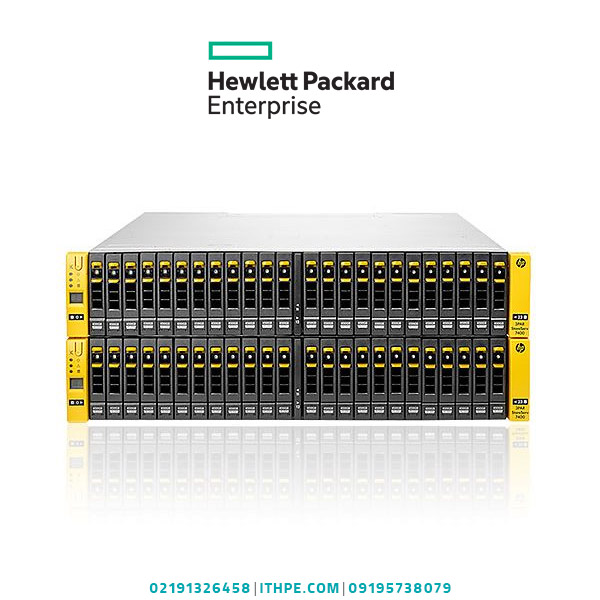

استوریج اچ پی HP 3PAR StoreServer 7400

عملکرد و کارایی استوریج HP 3PAR 7400

استوریج اچ پی HP 3PAR StoreServer 7400 برای محیط‌های حساس و پردازش‌های سنگین طراحی شده و عملکردی بسیار پایدار در مجازی‌سازی، پایگاه‌های داده و سرویس‌های ابری ارائه می‌دهد. معماری 3PAR باعث کاهش تأخیر (Latency) و افزایش IOPS شده و سرعت دسترسی به داده‌ها را به شکل قابل توجهی بهبود می‌بخشد.

شما میتوانید برای خرید محصول از این لینک استفاده نمایید.

کاربردهای HP 3PAR StoreServ 7400

استوریج اچ پی HP 3PAR StoreServer 7400 در دیتاسنترها، سازمان‌های بزرگ، شرکت‌های ارائه‌دهنده خدمات ابری، محیط‌های VMware و Hyper-V، سیستم‌های ERP و پروژه‌های تحلیل داده کاربرد گسترده دارد. همچنین برای سازمان‌هایی که به ذخیره‌سازی مطمئن، سریع و همیشه در دسترس نیاز دارند، گزینه‌ای ایده‌آل است.

استوریج اچ پی HP 3PAR StoreServer 7400

مزایای استوریج HP 3PAR 7400

از مهم‌ترین مزایای استوریج اچ پی HP 3PAR StoreServer 7400 می‌توان به عملکرد بالا، پایداری سازمانی، پشتیبانی از معماری Hybrid و All-Flash، قابلیت توسعه‌پذیری، مدیریت هوشمند داده‌ها و کاهش هزینه‌های ذخیره‌سازی اشاره کرد. این ویژگی‌ها آن را به یکی از گزینه‌های محبوب در بین استوریج‌های Enterprise تبدیل کرده است.

شما میتوانید برای خرید محصول از این لینک استفاده نمایید.

جمع‌بندی

استوریج HP 3PAR StoreServ 7400 یک راهکار حرفه‌ای، سریع و مقیاس‌پذیر برای سازمان‌هایی است که به ذخیره‌سازی قدرتمند و پایدار نیاز دارند. این سیستم با ترکیب عملکرد بالا و قابلیت اطمینان سازمانی، انتخابی مناسب برای زیرساخت‌های مدرن دیتاسنتری محسوب می‌شود.

مشخصات QR485A – پایگاه ذخیره سازی 4 گره ای HPE 3PAR StoreServ 7400
ظرفیت 1200 ترابایت خام
توضیحات درایو 48 SFF (Small Form Factor) SAS (Serial Attached SCSI)
قابل ارتقا تا 480 درایو SAS با محفظه درایو M6710 و M6720.
محوطه حداکثر 18 هر ترکیبی از M6710 و M6720
حداکثر درایو در هر محفظه 24 (QR485A برابر با دو محفظه 2U است که شامل 48 اسلات SFF است)
رابط میزبان کانال فیبر 8 گیگابیت بر ثانیه (8) پورت
امکان افزودن حداکثر (16) پورت FC یا حداکثر (8) پورت iSCSI 10 گیگا بایتی یا (8) پورت FC و (4) پورت iSCSI 10 گیگابایت
حافظه پنهان 64 گیگابایت
کنترل کننده ذخیره سازی (4) گره کنترل کننده 6 هسته ای 1.8 گیگاهرتز 3PAR 7000
ویژگی های در دسترس بودن منابع تغذیه اضافی و فن ها
حداقل کنترل‌کننده‌های اضافی دوگانه، با حداکثر چهار کنترل‌کننده برای افزونگی بیشتر
RAID RAID 1، RAID 5 و RAID 6 برای محافظت از داده ها
سرورهای سازگار پایه قفسه ای HPE ProLiant و تیغه ها
سرورهای HPE Integrity
سان اسپارک، x86
سیسکو UCS
IBM سری p
و بیشتر. برای بررسی سازگاری با سرور خود با ما تماس بگیرید.
سیستم عامل سازگار مایکروسافت ویندوز 2003
مایکروسافت ویندوز سرور 2008
مایکروسافت ویندوز سرور 2012
Microsoft Windows Hyper-V
HP-UX
SUSE Linux Enterprise Server (SLES)
Red Hat Enterprise Linux (RHEL)
VMware ESX و ESXi
اوراکل سولاریس
اوراکل UEK
اوراکل لینوکس
Citrix XenServer
IBM AIX
HP OpenVMS
