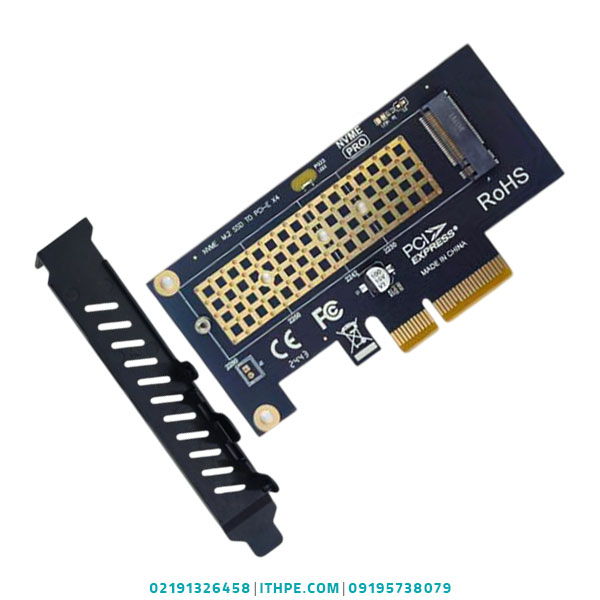

تبدیل M.2 به PCI-E3.0X4 یوگرین مدل CM302 یک کارت توسعه است که به شما امکان می دهد یک درایو M2 را به اسلات PCIe مادربرد خود اضافه کنید. این برای رایانه هایی که اسلات M.2 داخلی ندارند یا برای کاربرانی که می خواهند درایوهای M.2 را به اسلات PCIe موجود اضافه کنند مفید است.
تبدیل هارد M.2 به PCI، دو راه حل کلی وجود دارد:
استفاده از کارت تبدیل هارد M2 به PCI-E
این روش رایج ترین و ساده ترین راه حل برای تبدیل هارد M2 به PCI است. کارتهای تبدیل M2 به PCI در انواع مختلف و با پشتیبانی از نسل های مختلف PCIe و M.2 موجود هستند.
نکاتی در انتخابکارت تبدیل هارد M2 به PCI-E:
-
- نسخه PCIe: به نسخه PCIe مادربرد خود و هارد M.2 تان توجه کنید. کارت تبدیل باید از هر دو نسخه پشتیبانی کند.
- فرم فاکتور: کارت های تبدیل در فرم فاکتورهای مختلف مانند M.2 به PCIe x4 و M.2 به PCIe x16 موجود هستند. انتخاب فرم فاکتور مناسب به اسلات های PCIe موجود در مادربرد شما بستگی دارد.
- کلید M.2: هارد M.2 شما باید با کلید M.2 کارت تبدیل سازگار باشد.
انواع مختلفی از کارت تبدیل هارد M2 به PCI-E وجود دارد. موجود، هر کدام فاکتور فرم و رابط PCIe متفاوتی را ارائه می دهند. برخی از رایج ترین کارت های تبدیل M.2 عبارتند از:
-
- M.2 به PCIe x4: این نوع کارت تبدیل برای درایوهای M.2 طراحی شده است که از رابط PCIe x4 استفاده می کنند. این رایج ترین نوع کارت تبدیل M.2 است.
- M.2 به PCIe x8: این نوع کارت تبدیل برای درایوهای M.2 طراحی شده است که از رابط PCIe x8 استفاده می کنند. این نوع کارت تبدیل برای درایوهای M.2 NVMe که به پهنای باند اضافی PCIe x8 نیاز دارند مفید است.
- M.2 به PCIe x16: این نوع کارت تبدیل برای درایوهای M.2 طراحی شده است که از رابط PCIe x16 استفاده می کنند. این نوع کارت تبدیل برای درایوهای M.2 NVMe که به حداکثر پهنای باند PCIe x16 نیاز دارند مفید است.
هنگام انتخاب کارت تبدیل هارد M2 به PCI-E، باید موارد زیر را در نظر بگیرید:
-
- عامل فرم: مطمئن شوید که کارت تبدیل با اسلات PCIe مادربرد شما سازگار است.
- رابط PCIe: مطمئن شوید که کارت تبدیل از رابط PCIe درایو M.2 شما پشتیبانی می کند.
- ویژگی ها: برخی از کارت های تبدیل M.2 دارای ویژگی های اضافی مانند هیت سینک یا پشتیبانی RAID هستند.
فروش کارت تبدیل هارد M2 به PCI-E
در اینجا چند نکته برای نصب کارت تبدیل هارد M2 به PCI-E آورده شده است:
- کامپیوتر خود را خاموش کنید و برق آن را قطع کنید.
- کارتتبدیل2 را در اسلات PCIe مادربرد خود نصب کنید.
- درایو2 خود را در کارتتبدیل هارد M2 به PCI نصب کنید.
- برق کامپیوتر خود را وصل کنید و آن را روشن کنید.
- سیستم عامل شما باید درایو2 را به طور خودکار تشخیص دهد. اگر اینطور نیست، ممکن است لازم باشد درایورهای درایو M.2 را به صورت دستی نصب کنید.
مزایای استفاده از کارت تبدیل هارد M2 به PCI
-
- نصب آسان
- تنوع در انتخاب
- قیمت مناسب
معایب استفاده از کارت تبدیل:
-
- اشغال اسلات PCIe
- افزایش جزئی ارتفاع سیستم
- استفاده از آداپتور M.2 به U.2:
این روش برای هاردهای M.2 NVMe که از رابط U.2 نیز پشتیبانی می‌کنند، مناسب است. آداپتور M.2 به U.2 هارد M.2 را به یک هارد U.2 تبدیل می‌کند که می‌توان آن را در اسلات U.2 مادربرد نصب کرد.
فروش کارت تبدیل هارد M2 به PCI-E
نکاتی کلی:
-
- قبل از خرید کارت تبدیل یا آداپتور، حتماً از سازگاری آن با مادربرد و هارد M.2 خود اطمینان حاصل کنید.
- در صورت نیاز به راهنمایی بیشتر، می‌توانید از ITHPE کمک بگیرید.
- اتصال M-KEY NVME به کارت های PCI-E 1X UP TO 16X
- سازگاری با اسلات PCI-E 3.0 با سرعت بالا برای پورت M key
- پشتیبانی از نرخ انتقال داده تا 6GBs (6 گیگابیت بر ثانیه)
- انتقال داده پورت انتقال داده m-key توسط پورت pci-e برای هارد های NVME
- منساب برای هارد هایدر سایز های 2230, 2242, 2260 & 2280
- سوکت ها : یک عدد NGFF M key
- نصب آسان و قابل نصب در مینی کیس و کیس های بزرگ
- بدون نیاز به منبع تغذیه
- کاکرد در محیط بایوس
| مشخصه | توضیحات |
|---|---|
| نوع محصول | کارت تبدیل M.2 به PCIe |
| رابط ورودی | M.2 (NVMe یا SATA بسته به مدل) |
| رابط خروجی | PCI Express (PCIe x4 / x8 / x16) |
| پشتیبانی از پروتکل | NVMe / AHCI |
| فرم فاکتور | قابل نصب روی اسلات PCIe مادربرد |
| سرعت انتقال | تا 32Gbps (در حالت PCIe Gen3 x4) |
| سازگاری سایز M.2 | 2230 / 2242 / 2260 / 2280 |
| نیاز به درایور | معمولاً Plug & Play (در اکثر سیستم‌ها) |
| پشتیبانی از بوت | دارد (در مادربردهای سازگار) |
| سیستم خنک‌کننده | برخی مدل‌ها دارای هیت‌سینک |
| کاربرد | ارتقاء ذخیره‌سازی سیستم و سرور |
منبع : ITHPE | ای تی اچ پی ای
