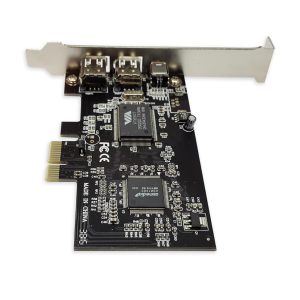

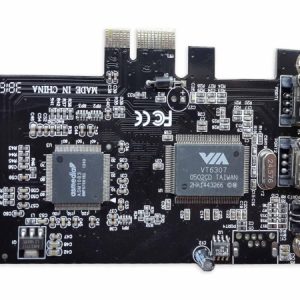

کارت کنترلر داخلی PCI Express

شما می توانید برای خرید محصول از این لینک استفاده کنید.



کارت کنترلر استوک داخلی PCI Express

کارت کنترلر دست دوم داخلی PCI Express



هارد درايوها از کنترلرها استفاده مي‌کنند تا بتوانند با CPU و سيستم عامل صحبت کنند. کارت کنترلر داخلی PCI Express را به عنوان RAID Controller  مي‌شناسند چون در بسياري موارد، قابليت‌هاي RAID سخت افزاري را همين کنترلرها فراهم مي‌کنند.



SAS 9211-8I	SAS 9200-8E	SAS 9300-8I	SAS 9300-8E	SAS 9300-8I (پشتیبانی از Raid)
رابط	2 پورت SFF-8087	2 پورت SFF-8088	2 پورت SFF-8643	2 پورت SFF-8644	2 پورت SFF-8643
PCIe	Gen2.0	Gen2.0	Gen3.0	Gen3.0	Gen3.0
خط PCIe	X8	X8	X8	X8	X8
کنترل کننده	LSI SAS 2008	LSI SAS 2008	LSI SAS 3008	LSI SAS 3008	LSI SAS 3008
نرخ داده پورت	6 گیگابیت بر ثانیه	6 گیگابیت بر ثانیه	12 گیگابیت بر ثانیه	12 گیگابیت بر ثانیه	12 گیگابیت بر ثانیه
پشتیبانی Raid	پشتیبانی از Raid 0/1/1E/10	خیر	خیر	خیر	پشتیبانی از Raid 0/1/1E/10
سیستم های عامل	Windows XP/7/8/10، Windows Server 2008/2012/2016/2019، Centos/RHEL 6/7، Ubuntu 16/18/19/20، Debian 9/10، FreeBSD 9/10/11/12، VMware Esxi 5/6، SLES 11/12، Solaris	Windows XP/7/8/10، Windows Server 2008/2012/2016/2019، Centos/RHEL 6/7، Ubuntu 16/18/19/20، Debian 9/10، FreeBSD 9/10/11/12، VMware Esxi 5/6، SLES 11/12، Solaris	Windows XP/7/8/10، Windows Server 2008/2012/2016/2019، Centos/RHEL 6/7/8، اوبونتو 16/18/19/20، Debian 9/10، FreeBSD 9/10/11/12 , VMware Esxi 5/6/7, SLES 11/12, Solaris	Windows XP/7/8/10، Windows Server 2008/2012/2016/2019، Centos/RHEL 6/7/8، اوبونتو 16/18/19/20، Debian 9/10، FreeBSD 9/10/11/12 , VMware Esxi 5/6/7, SLES 11/12, Solaris	Windows XP/7/8/10، Windows Server 2008/2012/2016/2019، Centos/RHEL 6/7/8، اوبونتو 16/18/19/20، Debian 9/10، FreeBSD 9/10/11/12 , VMware Esxi 5/6/7, SLES 11/12, Solaris

شما می توانید برای خرید محصول از این لینک استفاده کنید.



1. بررسی اجمالی کارت کنترلر داخلی PCI Express

آداپتور گذرگاه میزبان (HBA) 10Gtek SAS 9211-8i PCI Express (PCIe) به سریال SCSI (SAS) که از این پس به عنوان 10Gtek SAS 9211-8i HBA نامیده می شود، اتصال حافظه داخلی با کارایی بالا را برای سرورها و ایستگاه های کاری فراهم می کند.

. 10Gtek SAS 9211-8i HBA هشت خط اتصال SAS 6 گیگابیت بر ثانیه را ارائه می دهد و با هشت خط عملکرد PCIe 2.0 5 گیگابیت بر ثانیه مطابقت دارد.

 طراحی با مشخصات پایین SAS HBA شامل یک براکت با ارتفاع کامل و براکت نصب با مشخصات پایین است که تناسب جهانی را برای هر سروری ایجاد می کند.

 10Gtek SAS 9211-8i HBA مبتنی بر کنترلر 10Gtek SAS 2008 است که جدیدترین پیشرفت ها در فناوری PCIe 2.0 و فناوری SAS 6Gb/s را ادغام می کند.

10Gtek SAS 9211-8i HBA می تواند از RAID 0، RAID 1، RAID 10 و RAID 1E پشتیبانی کند.

2 توضیحات عملکردی

2.1 PCIe

PCIe یک گذرگاه محلی استاندارد با سرعت بالا برای اتصال نقطه به نقطه اجزای ورودی/خروجی به پردازنده و زیرسیستم های حافظه در یک رایانه شخصی (PC) سطح بالا است.

10Gtek SAS 9211 HBA مستقیماً به گذرگاه PCIe متصل می شود و زمان بندی و پروتکل را مطابق با مشخصات PCIe تولید می کند.

جدول زیر عملکرد 5Gb/s PCIe را نشان می دهد.

جدول 1 پهنای باند مجموع PCIe





2.2 SATA و SAS

10Gtek HBA دارای عملکرد SATA+SAS است. جدول زیر عملکرد 6Gb/s SAS را نشان می دهد.

جدول 2 پهنای باند 6Gb/s SAS





3 پشتیبانی از سیستم عامل

10Gtek SAS 9211-8i HBA از تمام سیستم عامل های اصلی پشتیبانی می کند: Windows، Linux Red Hat، Linux SUSE Enterprise Server (SLES)، Solaris و VMware.

4 مشخصات برق و محیط زیست

4.1 ویژگی های الکتریکی

حداکثر توان مورد نیاز برای 10Gtek SAS 9211-8i HBA تحت عملکرد عادی به شرح زیر است:

• PCIe 12.0 V = 1.21 A
• قدرت
• – اسمی = 8.04 وات
• – بدترین حالت = 14.63 وات
• محدوده عملکرد = 0 درجه سانتی گراد تا 55 درجه سانتی گراد (32 درجه فارنهایت تا 131 درجه فارنهایت)

4.2 ویژگی های حرارتی و جوی

مشخصات جوی 10Gtek SAS 9211-8i HBA به شرح زیر است:

• محدوده دما: 0 تا 55 درجه سانتی گراد (32 درجه فارنهایت تا 131 درجه فارنهایت) (لامپ خشک)
• محدوده رطوبت نسبی: 5 تا 90 درصد غیر متراکم
• حداکثر دمای نقطه شبنم: 32 درجه سانتی گراد (89.6 درجه فارنهایت)

پارامترهای زیر محیط ذخیره سازی و حمل و نقل را برای 10Gtek SAS 9211-8i HBA تعریف می کنند:

• محدوده دما: -45 درجه سانتیگراد تا +105 درجه سانتیگراد (49- درجه فارنهایت تا +221 درجه فارنهایت) (لامپ خشک)
• محدوده رطوبت نسبی: 5 تا 90 درصد غیر متراکم

5 نصب سخت افزار

این بخش دستورالعمل های دقیقی را در مورد نحوه نصب 10Gtek SAS 9211-8i HBA ارائه می دهد.

1. بسته بندی HBA را باز کرده و آن را برای آسیب بررسی کنید. بسته بندی HBA را در محیطی بدون استاتیک باز کنید. HBA را از کیسه ضد الکتریسیته ساکن خارج کرده و آن را به دقت بررسی کنید تا آسیب ببیند. اگر متوجه هر گونه آسیب دیدید، یا اگر قطعه ای از بین رفته است، با 10Gtek یا نماینده پشتیبانی فروشنده خود تماس بگیرید.

توجه: قبل از تغییر پیکربندی سیستم، از داده های خود یک نسخه پشتیبان تهیه کنید، در غیر این صورت ممکن است خطر از دست رفتن داده ها را تهدید کنید.

2. سیستم را آماده کنید. کامپیوتر را خاموش کنید و سیم برق را از پشت منبع تغذیه جدا کنید.
3. پوشش را از روی شاسی جدا کنید.

احتیاط: قبل از نصب HBA، رایانه را از منبع تغذیه و هر شبکه ای جدا کنید، در غیر این صورت خطر آسیب رساندن به سیستم وجود دارد.

4. براکت نصب را تعویض کنید (بسته به سیستم). در صورت نیاز برای سیستم خود، براکت نصب تمام قد را که در 10Gtek SAS 9211-8i HBA ارسال می‌شود، با براکت کوتاه‌تر ارائه شده تعویض کنید. دو پیچی که براکت بلند را وصل می کنند را ذخیره کرده و مجدداً برای اتصال براکت کوتاه استفاده کنید.
5. HBA را در یک اسلات PCIe موجود قرار دهید. یک اسلات خالی PCIe را پیدا کنید. پانل براکت خالی را در پشت رایانه که با شکاف خالی PCIe هم تراز است، بردارید. در صورت وجود، پیچ براکت را ذخیره کنید.
6. HBA را با اسلات PCIe تراز کنید. به آرامی اما محکم فشار دهید تا HBA به درستی در شکاف قرار گیرد. شکل زیر نحوه قرار دادن HBA در اسلات PCIe را نشان می دهد.

شکل: نصب 10Gtek SAS 9211-8i HBA در اسلات PCI Express



توجه: شکل، اندازه و مکان اجزای HBA و براکت آن ممکن است با این تصویر متفاوت باشد. 10Gtek SAS 9211-8i HBA به یک اسلات x8 PCIe نیاز دارد.

7. براکت را روی شاسی سیستم محکم کنید. در صورت وجود، پیچ براکت را نصب کنید یا مکانیسم نگهدارنده سیستم را درگیر کنید تا HBA را روی شاسی سیستم محکم کنید.
8. کابل های سریال را بین HBA و هر HDD سریال وصل کنید. کابل های سریال را بین HBA و هر HDD وصل کنید. شکل مکان کانکتورهای HBA را نشان می دهد.
9. درپوش و هر سیم برق را تعویض کنید و سیستم را روشن کنید. درپوش شاسی را تعویض کنید، کابل های برق را دوباره وصل کنید و کابل های شبکه را دوباره وصل کنید. برق را روشن کنید.
