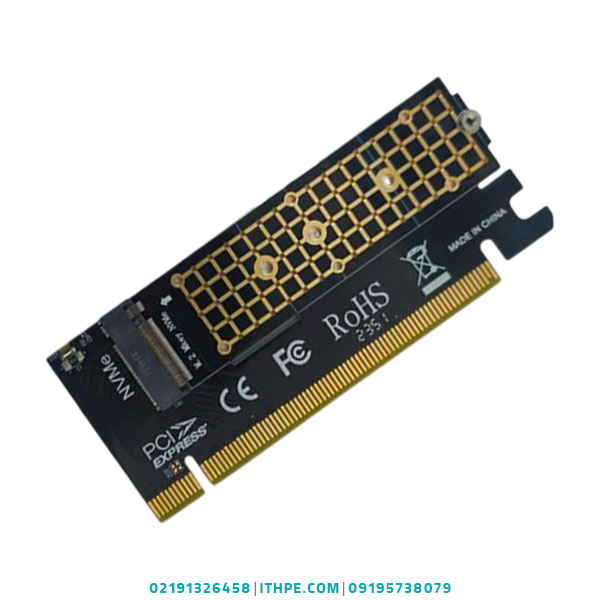

کارت تبدیل M.2 به PCIe x16 یک مبدل توسعه برای سیستم‌ها، مینی‌سرورها، کیس‌های کوچک و مادربردهایی است که اسلات M.2 NVMe دارند اما فضای کافی برای نصب کارت PCIe در اختیار ندارند. این کارت، رابط M.2 مبتنی بر PCIe را به یک اسلات فیزیکی PCIe x16 تبدیل می‌کند تا بتوان کارت‌های توسعه سازگار مانند کارت شبکه، کارت کپچر، کنترلر ذخیره‌سازی سبک یا برخی کارت‌های PCIe دیگر را به سیستم اضافه کرد.
نکته مهم این است که بیشتر اسلات‌های M.2 NVMe از PCIe x4 استفاده می‌کنند. بنابراین، هرچند خروجی این محصول از نظر ظاهری PCIe x16 است، اما مسیر ارتباطی واقعی معمولاً x4 خواهد بود. این تبدیل تعداد Laneهای PCIe را افزایش نمی‌دهد؛ فقط امکان اتصال یک کارت PCIe را از طریق اسلات M.2 فراهم می‌کند.
مشخصات فنی تبدیل M.2 به PCIe x16
خروجی فیزیکی PCIe x16
- خروجی کارت به‌صورت یک اسلات PCIe x16 طراحی می‌شود. این موضوع باعث می‌شود کارت‌های PCIe با ابعاد x1، x4، x8 یا x16 از نظر فیزیکی روی آن نصب شوند.
- اما پهنای باند واقعی به تعداد مسیرهای PCIe موجود در اسلات M.2 بستگی دارد و معمولاً تا x4 است.
تفاوت x16 فیزیکی با x4 واقعی
- مهم‌ترین نکته در خرید این محصول، تفاوت بین ابعاد اسلات و تعداد مسیرهای ارتباطی است. یک کارت گرافیک یا کنترلر x16 ممکن است از نظر فیزیکی روی تبدیل نصب شود، اما معمولاً فقط با پهنای باند PCIe x4 ارتباط برقرار می‌کند.
- بنابراین این محصول جایگزین اسلات اصلی PCIe x16 مادربرد برای کارت گرافیک‌های حرفه‌ای، کارت RAID سنگین یا تجهیزات پرسرعت دیتاسنتری نیست
پشتیبانی از کارت‌های توسعه
- با توجه به مدل مبدل و توان سیستم، می‌توان از آن برای کارت‌های زیر استفاده کرد:
- کارت شبکه 1GbE، 2.5GbE، 5GbE یا 10GbE
- کارت شبکه فیبر نوری
- کارت USB یا کارت Serial
- کارت کپچر تصویر
- کارت SATA یا کنترلر ذخیره‌سازی سبک
- کارت HBA با نیاز پهنای باند محدود
- کارت تبدیل NVMe یا تجهیزات PCIe کم‌مصرف
استفاده برای کارت گرافیک
- برخی کاربران از این تبدیل برای اتصال GPU استفاده می‌کنند، اما این کاربرد باید با احتیاط انجام شود. کارت گرافیک از نظر فیزیکی ممکن است روی اسلات x16 نصب شود، ولی عملکرد آن معمولاً به PCIe x4 محدود خواهد بود.
- همچنین کارت گرافیک‌های حرفه‌ای به برق 12 ولت پایدار و کانکتور برق کمکی نیاز دارند. کارت تبدیل M.2 به‌تنهایی منبع تغذیه مناسب برای GPU نیست و باید از پاور ATX، کابل برق PCIe و رایزر باکیفیت استفاده شود.
سازگاری BIOS و بوت
- شناسایی کارت PCIe از طریق M.2 به BIOS و چیپست مادربرد وابسته است. در بعضی سیستم‌ها ممکن است کارت شبکه یا HBA شناسایی شود، اما بوت از روی آن یا اجرای کارت گرافیک نیاز به تنظیمات اضافی داشته باشد.
- پیش از خرید باید مدل مادربرد، نوع پردازنده، نسخه BIOS و نوع کارت توسعه بررسی شود.
توان برق و پایداری
- کارت‌های کم‌مصرف معمولاً برق موردنیاز خود را از اسلات PCIe دریافت می‌کنند. اما برای کارت‌های پرمصرف، به‌خصوص GPU، کارت RAID حرفه‌ای یا کارت‌های شبکه پرسرعت، باید برق کمکی مناسب در نظر گرفته شود.
- استفاده از آداپتور بی‌کیفیت یا پاور ضعیف ممکن است باعث قطع اتصال، ریست شدن سیستم یا شناسایی نشدن کارت شود.
کاربردهای کارت تبدیل M.2 به PCIe x16
- افزایش پورت شبکه در مینی‌سرور و مینی‌پی‌سی
- نصب کارت شبکه 10GbE در سیستم‌های کوچک
- اتصال کارت کپچر برای پروژه‌های تصویری
- نصب کارت USB، Serial یا تجهیزات صنعتی
- استفاده از کارت HBA سبک برای توسعه ذخیره‌سازی
- افزودن تجهیزات PCIe به سیستم‌های فاقد اسلات آزاد
- اجرای پروژه‌های آزمایشگاهی، خانگی و Embedded
- توسعه سیستم‌های کوچک برای شبکه، فایروال یا ذخیره‌سازی
- اتصال تجهیزات تخصصی PCIe در پروژه‌های سفارشی
نکات مهم پیش از خرید
- فقط اسلات M.2 از نوع PCIe یا NVMe مناسب این تبدیل است.
- M.2 SATA معمولاً با این کارت سازگار نیست.
- خروجی x16 از نظر فیزیکی است و معمولاً پهنای باند واقعی x4 دارد.
- برای کارت گرافیک یا تجهیزات پرمصرف، برق کمکی الزامی است.
- سازگاری BIOS و مادربرد باید بررسی شود.
- همه کارت‌های PCIe در تمام مینی‌پی‌سی‌ها یا سرورها قابل شناسایی نیستند.
- برای RAID Controllerهای سنگین یا GPUهای حرفه‌ای، اسلات اصلی PCIe مادربرد انتخاب بهتری است.
- برای کارکرد پایدار، از رایزر و کابل باکیفیت استفاده کنید.
